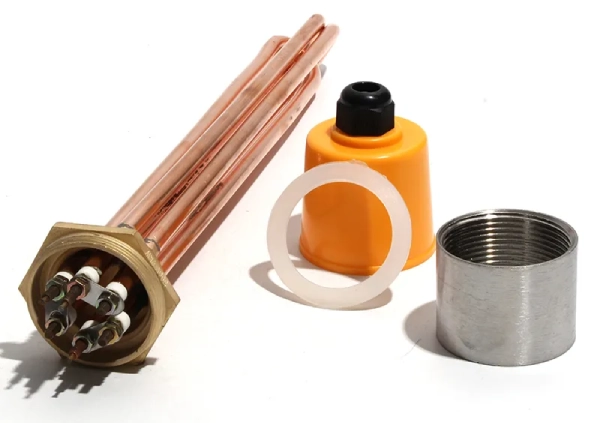

تفاوت عملکرد المنت در ولتاژ 220 و 380

در سیستم‌ های گرمایشی صنعتی و خانگی، المنت گرمایشی یکی از مهم‌ ترین اجزای تولید حرارت محسوب می‌ شود. این قطعه الکتریکی با عبور جریان از یک مقاومت فلزی، انرژی الکتریکی را به انرژی حرارتی تبدیل می‌ کند و نقش اساسی در تجهیزاتی مانند آبگرم‌ کن‌ ها، بخاری‌ های صنعتی، ماشین‌ آلات تولیدی و حتی برخی لوازم خانگی دارد. با توجه به اینکه المنت‌ ها می‌ توانند در ولتاژ های مختلفی کار کنند، درک تفاوت عملکرد آن‌ ها در دو ولتاژ رایج یعنی ۲۲۰ ولت تک‌ فاز و ۳۸۰ ولت سه‌ فاز برای انتخاب صحیح و بهره‌ برداری بهینه از آن‌ ها اهمیت ویژه‌ ای دارد. در این مقاله از شهاب المنت به صورت کاملاً تخصصی و جامع، به بررسی تفاوت عملکرد المنت در ولتاژ 220 و 380 می‌ پردازیم.

آشنایی با اصول کار المنت و رابطه آن با ولتاژ

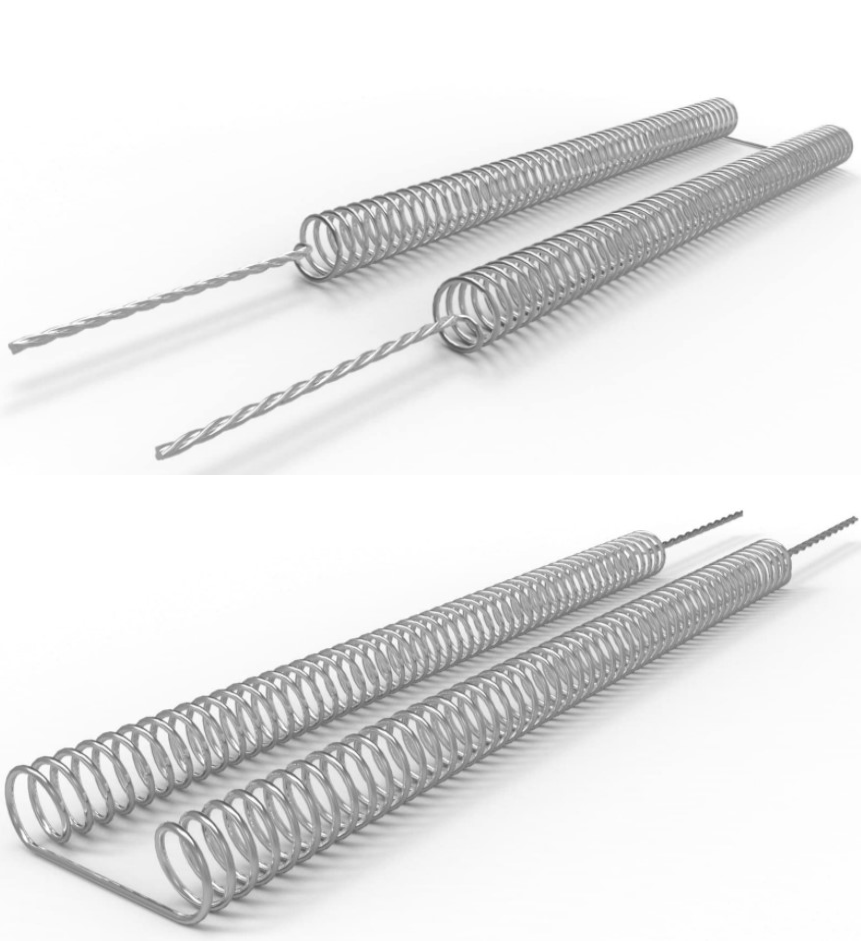

المنت‌ ها از یک مقاومت الکتریکی تشکیل شده‌ اند که معمولاً از آلیاژ هایی مانند نیکل کروم ساخته می‌ شوند. وقتی ولتاژ به دو سر المنت اعمال می‌ شود، جریان الکتریکی از مقاومت عبور می‌ کند و بر اساس قانون ژول (Q = I² × R × t) گرما تولید می‌ شود.

در این قانون:

1. Q مقدار گرمای تولید شده،
2. I شدت جریان،
3. R مقاومت الکتریکی،
4. و t زمان اعمال جریان است.

از آنجا که توان (P) مصرفی المنت نیز از رابطه P = V² / R به دست می‌ آید، می‌ توان نتیجه گرفت که هرچه ولتاژ افزایش یابد، با ثابت بودن مقاومت، توان تولیدی و در نتیجه حرارت نیز به صورت توان دوم ولتاژ افزایش می‌ یابد. بنابراین تفاوت ولتاژ تغذیه تأثیر مستقیم بر عملکرد حرارتی المنت دارد.

تفاوت منبع تغذیه 220 و 380 ولت

پیش از بررسی تأثیر ولتاژ بر عملکرد المنت، باید تفاوت ساختار دو منبع تغذیه را بدانیم:

220 ولت تک‌ فاز

• در این سیستم دو سیم فاز و نول وجود دارد.
• ولتاژ بین فاز و نول ۲۲۰ ولت است.
• بیشتر در مصارف خانگی و تجاری سبک استفاده می‌ شود.
• جریان برای تولید توان مشخص نسبتاً زیاد تر است.

380 ولت سه‌ فاز

1. دارای سه سیم فاز و معمولاً یک نول است.
2. ولتاژ بین دو فاز حدود ۳۸۰ ولت (در برخی کشور ها ۴۰۰ ولت) و بین فاز و نول حدود ۲۲۰ ولت است.
3. بیشتر در صنایع و کارگاه‌ ها استفاده می‌ شود.
4. برای تولید توان یکسان، جریان کمتری می‌ کشد و راندمان بالاتری دارد.

این تفاوت در نوع تغذیه، مستقیماً بر طراحی و عملکرد المنت تأثیر می‌ گذارد.

طراحی المنت برای ولتاژ های مختلف

المنت‌ ها بسته به ولتاژی که برای آن طراحی می‌ شوند، دارای مقاومت اهمی متفاوتی هستند. به عنوان مثال:

• یک المنت ۳ کیلو وات برای ۲۲۰ ولت باید مقاومتی در حدود ۱۶ اهم داشته باشد.
• همان المنت با توان ۳ کیلو وات برای ۳۸۰ ولت باید مقاومتی در حدود ۴۸ اهم داشته باشد.

این یعنی در المنت‌ های ۳۸۰ ولت، برای تولید همان توان، مقاومت بالاتری در نظر گرفته می‌ شود تا جریان کمتری از مدار عبور کند. در نتیجه، مصرف جریان کمتر و فشار کمتری به کابل‌ ها و کلید ها وارد می‌ شود.

تفاوت در شدت جریان مصرفی

با استفاده از رابطه P = V × I می‌ توان تفاوت شدت جریان مصرفی در دو حالت را محاسبه کرد:

1. در ولتاژ ۲۲۰ ولت برای یک المنت ۳۰۰۰ وات:
   I = 3000 / 220 ≈ 13.6 آمپر
2. در ولتاژ ۳۸۰ ولت برای همان توان:
   I = 3000 / 380 ≈ 7.9 آمپر

این اختلاف بزرگ در جریان باعث می‌ شود که سیستم سه‌ فاز (۳۸۰ ولت) فشار کمتری به تجهیزات برقی وارد کند، گرمای کمتری در سیم‌ ها ایجاد شود و احتمال افت ولتاژ کاهش یابد.

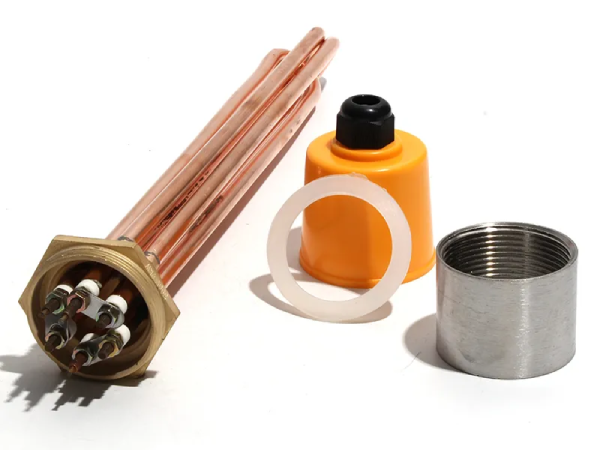

نحوه اتصال المنت در سیستم سه‌ فاز

المنت‌ های سه‌ فاز معمولاً در دو آرایش اصلی متصل می‌ شوند:

اتصال ستاره (Y)

• هر سه المنت یک سر مشترک دارند و سر دیگر هر کدام به یکی از فازها وصل می‌ شود.
• ولتاژ اعمال‌ شده به هر المنت برابر ولتاژ فاز (حدود ۲۲۰ ولت) است.
• جریان خط کمتر و متعادل است.
• برای بارهای سبک‌ تر و ایمن‌ تر مناسب است.

اتصال مثلث (Δ)

1. هر المنت بین دو فاز قرار می‌ گیرد و یک حلقه بسته تشکیل می‌ دهد.
2. ولتاژ اعمال‌ شده به هر المنت برابر ولتاژ خط (حدود ۳۸۰ ولت) است.
3. جریان خط بیشتر از حالت ستاره است ولی توان خروجی بالاتر می‌ رود.
4. برای بارهای سنگین و صنعتی مناسب‌ تر است.

بنابراین نوع اتصال نیز نقش مهمی در عملکرد المنت سه‌ فاز دارد.

تأثیر ولتاژ بر راندمان و بازدهی حرارتی

المنت‌ هایی که در ولتاژ بالاتر کار می‌ کنند (۳۸۰ ولت) معمولاً بازدهی بیشتری دارند، زیرا:

• جریان کمتر موجب کاهش تلفات حرارتی در کابل‌ ها و کلید ها می‌ شود.
• افت ولتاژ کمتر است و ولتاژ پایدار تر به المنت می‌ رسد.
• گرمای تولید شده به‌ طور یکنواخت‌ تری در المنت پخش می‌ شود.
• در سیستم‌ های سه‌ فاز می‌ توان چند المنت را هم‌ زمان و متعادل به کار گرفت.

در مقابل، المنت‌ های ۲۲۰ ولت گرچه برای مصارف خانگی مناسب‌ اند، ولی در توان‌ های بالا جریان زیادی می‌ کشند که می‌ تواند باعث داغ‌ شدن سیم‌ کشی و کاهش عمر قطعات شود.

خطرات استفاده از المنت 220 در ولتاژ 380

یکی از اشتباهات رایج در صنایع، استفاده از المنت‌ های ۲۲۰ ولت در سیستم‌ های ۳۸۰ ولت است. این کار بسیار خطرناک است و می‌ تواند پیامد های زیر را داشته باشد:

1. افزایش توان مصرفی به حدود ۳ برابر و داغ‌ شدن شدید المنت
2. سوختن سریع المنت به دلیل تحمل نکردن گرمای اضافی
3. آسیب به تجهیزات برقی به خاطر جریان بیش از حد
4. خطر آتش‌ سوزی در صورت نبود حفاظت مناسب

برای مثال، اگر یک المنت ۲۲۰ ولت با مقاومت ۱۶ اهم به ولتاژ ۳۸۰ ولت وصل شود، توان آن به حدود ۹ کیلووات می‌ رسد که می‌ تواند در چند ثانیه آن را نابود کند. بنابراین همیشه باید المنت با ولتاژ نامی مدار مطابقت داشته باشد.

امکان استفاده از المنت 380 در ولتاژ 220

برعکس، استفاده از المنت‌ های ۳۸۰ ولت در مدار ۲۲۰ ولت نیز امکان‌ پذیر است، اما باعث کاهش توان می‌ شود. با توجه به رابطه P = V² / R:

المنت ۳۸۰ ولت با مقاومت ۴۸ اهم در ولتاژ ۲۲۰ ولت توان:
P = 220² / 48 ≈ 1008 وات

این یعنی تنها حدود یک‌ سوم توان نامی خود را تولید می‌ کند و حرارت بسیار کمتری خواهد داشت. این روش برای کاربرد های سبک که نیاز به گرمای زیاد ندارند مفید است، ولی برای مصارف اصلی توصیه نمی‌ شود چون بهره‌ وری کاهش می‌ یابد.

مقایسه جامع عملکرد در جدول

ویژگی	المنت 220 ولت	المنت 380 ولت
نوع تغذیه	تک‌ فاز	سه‌ فاز
ولتاژ کاری	220 ولت	380 ولت
جریان برای توان مساوی	بیشتر	کمتر
مقاومت المنت	کمتر	بیشتر
راندمان حرارتی	کمتر در بار بالا	بیشتر
مناسب برای	لوازم خانگی و کارگاه‌ های کوچک	صنایع و کارگاه‌ های بزرگ
امکان اتصال ستاره/مثلث	ندارد	دارد
نیاز به سیم‌ کشی سنگین	دارد	کمتر نیاز دارد
احتمال داغ‌ شدن سیم‌ ها	بیشتر	کمتر

نکات مهم در انتخاب بین 220 و 380 ولت

هنگام خرید یا طراحی سیستم گرمایشی برقی، باید به این نکات توجه کرد:

• اگر مصرف شما کمتر از ۳ کیلووات است و برق سه‌ فاز ندارید، استفاده از المنت ۲۲۰ ولت مناسب‌ تر است.
• برای مصرف‌ های بالاتر از ۳ کیلووات یا چندین المنت هم‌ زمان، استفاده از المنت ۳۸۰ ولت باعث صرفه‌ جویی در مصرف برق و هزینه کابل‌ کشی می‌ شود.
• همیشه ولتاژ نامی المنت را بررسی کنید و آن را دقیقاً با ولتاژ منبع تغذیه مطابقت دهید.
• برای ایمنی بیشتر از فیوز و کلید حرارتی متناسب با توان المنت استفاده کنید.
• هنگام تعویض المنت، به برچسب مشخصات فنی آن دقت کنید تا از اشتباه در ولتاژ جلوگیری شود.

تأثیر طول عمر المنت در ولتاژ های مختلف

یکی از مهم‌ ترین عواملی که در انتخاب نوع المنت باید در نظر گرفته شود، طول عمر آن است. زمانی که المنت در ولتاژ نامی طراحی‌ شده‌ اش استفاده می‌ شود، دمای تولیدی آن در محدوده استاندارد باقی می‌ ماند و استهلاک مکانیکی و حرارتی به حداقل می‌ رسد. اما اگر یک المنت طراحی‌ شده برای ۲۲۰ ولت را در مدار ۳۸۰ ولت به کار بگیریم، جریان عبوری و توان تولیدی آن تقریباً سه برابر خواهد شد. این افزایش شدید گرما موجب ذوب شدن یا اکسید شدن سریع سیم مقاومتی می‌ شود و المنت در مدت بسیار کوتاهی می‌ سوزد.

در مقابل، اگر المنت ۳۸۰ ولت را در مدار ۲۲۰ ولت استفاده کنیم، توان خروجی آن کاهش قابل‌ توجهی خواهد داشت و گرمای زیادی تولید نمی‌ کند. این موضوع باعث می‌ شود استهلاک حرارتی به حداقل برسد و عمر المنت به‌ طور محسوسی افزایش یابد، اما کارایی آن به شدت پایین می‌ آید. در نتیجه، استفاده از المنت در ولتاژ صحیح نه تنها برای بازدهی بلکه برای افزایش عمر قطعه نیز ضروری است.

تأثیر ولتاژ بر زمان گرم‌ شدن المنت

یکی دیگر از تفاوت‌ های مهم میان المنت‌ های ۲۲۰ و ۳۸۰ ولت، سرعت گرم شدن آن‌ هاست. از آنجایی که توان تولیدی با مجذور ولتاژ رابطه مستقیم دارد، المنت‌ هایی که در ولتاژ بالاتری کار می‌ کنند می‌ توانند در مدت زمان بسیار کوتاه‌ تری به دمای مورد نیاز برسند. برای مثال، یک المنت ۳ کیلووات در ۳۸۰ ولت خیلی سریع‌ تر از المنت هم‌ توان در ۲۲۰ ولت به دمای عملیاتی خود می‌ رسد.

این موضوع در کاربرد هایی که نیاز به گرمایش لحظه‌ ای و سریع دارند بسیار اهمیت دارد، مانند کوره‌ های صنعتی، دستگاه‌ های پرس حرارتی، یا سیستم‌ های بخار فوری. در مقابل، در مصارف خانگی که سرعت گرمایش اهمیت کمتری دارد، المنت‌ های ۲۲۰ ولت عملکرد کاملاً قابل‌ قبولی ارائه می‌ دهند و از نظر ایمنی نیز مناسب‌ تر هستند.

الزامات ایمنی در استفاده از المنت‌ های ولتاژ بالا

کار با ولتاژهای بالا مانند ۳۸۰ ولت همواره نیازمند رعایت نکات ایمنی دقیق است. در این ولتاژ ها حتی کوچک‌ ترین خطا می‌ تواند به برق‌ گرفتگی شدید، آتش‌ سوزی یا انفجار منجر شود. هنگام نصب المنت‌ های سه‌ فاز، استفاده از کابل‌ هایی با سطح مقطع استاندارد و تحمل جریان مناسب ضروری است. همچنین باید کلید های حفاظتی مانند فیوز حرارتی، فیوز مینیاتوری و کلید نشتی جریان (RCD) در مسیر تغذیه قرار داده شوند.

در سیستم‌ های صنعتی، اتصال صحیح ارت (ارتینگ) یکی از مهم‌ ترین الزامات ایمنی محسوب می‌ شود تا در صورت بروز نشتی جریان یا اتصال بدنه، برق به زمین منتقل شده و از خطر برق‌ گرفتگی جلوگیری شود. علاوه بر این، باید تابلو برق و جعبه ترمینال المنت‌ ها دارای پوشش محافظ و عایق حرارتی مناسب باشند تا از تماس ناخواسته افراد با بخش‌ های برق‌ دار جلوگیری شود.

امکان استفاده هم‌ زمان چند المنت در سیستم سه‌ فاز

یکی از مزیت‌ های بزرگ سیستم‌ های سه‌ فاز، امکان توزیع بار حرارتی بین سه فاز مختلف است. در چنین سیستمی می‌ توان چند المنت ۳۸۰ ولت را به طور هم‌ زمان به مدار متصل کرد بدون اینکه فشار زیادی به یک فاز وارد شود. این ویژگی برای دستگاه‌ هایی مانند دیگ‌ های بخار، تونل‌ های حرارتی یا خطوط تولیدی که به چندین المنت با توان بالا نیاز دارند، بسیار حیاتی است.

در سیستم تک‌ فاز ۲۲۰ ولت اگر چند المنت پرقدرت به صورت همزمان روشن شوند، جریان عبوری از مدار به شدت افزایش می‌ یابد و می‌ تواند باعث افت ولتاژ، داغ شدن سیم‌ ها و حتی قطع فیوز شود. اما در سیستم سه‌ فاز این جریان بین سه فاز تقسیم می‌ شود و پایداری ولتاژ حفظ می‌ گردد، که باعث افزایش عمر تجهیزات و عملکرد بهتر کل سیستم می‌ شود.

تأثیر نوسانات ولتاژ بر عملکرد المنت

نوسانات ولتاژ از جمله عواملی هستند که می‌ توانند به عملکرد المنت آسیب بزنند. در شبکه‌ های تک‌ فاز ۲۲۰ ولت، نوسانات ولتاژ معمولاً شدید تر هستند و باعث می‌ شوند توان خروجی المنت نیز به صورت لحظه‌ ای افزایش یا کاهش یابد. این تغییرات می‌ تواند موجب تنش‌ های حرارتی پی‌ در پی در المنت شده و در نهایت باعث ترک خوردن یا سوختن آن شود.

در شبکه‌ های سه‌ فاز ۳۸۰ ولت معمولاً ولتاژ پایدار تر است و نوسانات کمتری وجود دارد. این پایداری باعث می‌ شود گرمای تولید شده در المنت یکنواخت‌ تر باشد و تنش‌ های حرارتی کاهش یابد. در نتیجه، المنت‌ هایی که در مدار سه‌ فاز استفاده می‌ شوند معمولاً دوام بیشتری دارند و عملکرد ثابت‌ تری ارائه می‌ دهند، که این موضوع در کاربرد های حساس صنعتی بسیار مهم است.

اثر ولتاژ بر کیفیت انتقال حرارت

ولتاژ بالاتر باعث می‌ شود المنت در سطح کوچکتری از طول خود حرارت بیشتری تولید کند و دمای سطح آن سریع‌ تر بالا برود. این تمرکز حرارتی برای برخی کاربرد های صنعتی مانند جوش پلاستیک یا پرس حرارتی مفید است، زیرا گرما باید در نقطه کوچکی متمرکز باشد. با این حال، اگر کنترل نشود ممکن است باعث آسیب دیدن قطعات مجاور یا کاهش عمر المنت شود.

در مقابل، المنت‌ های ۲۲۰ ولت گرمای یکنواخت‌ تر و ملایم‌ تری تولید می‌ کنند که برای کاربرد های عمومی مانند گرم کردن مایعات، هوای محیط یا سطوح بزرگ مناسب‌ تر است. بنابراین انتخاب ولتاژ مناسب نه تنها به توان مصرفی بلکه به نوع انتقال حرارت مورد نیاز در فرآیند بستگی دارد.

نتیجه گیری

تفاوت عملکرد المنت در ولتاژ ۲۲۰ و ۳۸۰ ولت، موضوعی حیاتی در طراحی و بهره‌ برداری از سیستم‌ های گرمایشی است. المنت‌ های ۲۲۰ ولت معمولاً در مصارف سبک و خانگی استفاده می‌ شوند و جریان بالاتری می‌ کشند، در حالی که المنت‌ های ۳۸۰ ولت برای مصارف صنعتی طراحی شده‌ اند و با جریان کمتر، راندمان بالاتری دارند. انتخاب صحیح میان این دو نوع المنت، علاوه بر افزایش بهره‌ وری و کاهش مصرف انرژی، از بروز حوادثی مانند سوختن المنت یا آتش‌ سوزی جلوگیری می‌ کند. در فروشگاه شهاب المنت انواع المنت‌ های تک‌ فاز و سه‌ فاز با ولتاژ های مختلف عرضه می‌ شوند که می‌ توانید متناسب با نوع مصرف و توان مورد نیاز، انتخابی مطمئن و ایمن داشته باشید. با درک دقیق تفاوت عملکرد این دو ولتاژ، می‌ توان سیستم‌ های گرمایشی را به شکلی اصولی، ایمن و بهینه طراحی و اجرا کرد.

سوالات متداول

• آیا می‌ توان المنت ۲۲۰ ولت را در مدار ۳۸۰ ولت استفاده کرد؟

خیر، این کار بسیار خطرناک است. المنت ۲۲۰ ولت اگر به ۳۸۰ ولت متصل شود، توان تولیدی آن تقریباً سه برابر خواهد شد و در مدت کوتاهی می‌ سوزد. این کار می‌ تواند باعث آتش‌ سوزی یا آسیب به تجهیزات شود و هرگز توصیه نمی‌ شود.

• اگر المنت ۳۸۰ ولت را به برق ۲۲۰ ولت وصل کنیم چه اتفاقی می‌ افتد؟

در این حالت توان خروجی المنت به حدود یک‌ سوم کاهش پیدا می‌ کند و گرمای کمی تولید می‌ شود. این موضوع باعث افزایش عمر المنت می‌ شود ولی برای کاربرد های اصلی مناسب نیست و عملکرد ضعیفی خواهد داشت.

• المنت‌ های ۳۸۰ ولت بیشتر در چه مکان‌ هایی استفاده می‌ شوند؟

المنت‌ های ۳۸۰ ولت بیشتر در صنایع، کارگاه‌ ها و دستگاه‌ هایی با مصرف بالا مانند دیگ‌ های بخار، تونل‌ های حرارتی و خطوط تولید مورد استفاده قرار می‌ گیرند. در این مکان‌ ها وجود برق سه‌ فاز و نیاز به توان زیاد باعث می‌ شود المنت‌ های سه‌ فاز گزینه‌ ای ایده‌ آل باشند.

• کدام نوع المنت برای مصارف خانگی مناسب‌ تر است؟

برای مصارف خانگی که توان مصرفی پایین‌ تر است، المنت‌ های ۲۲۰ ولت گزینه بهتری هستند. این المنت‌ ها با برق تک‌ فاز خانگی سازگارند و نیاز به تجهیزات سنگین و سیم‌ کشی خاص ندارند و ایمنی بیشتری برای استفاده عمومی دارند.
